今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

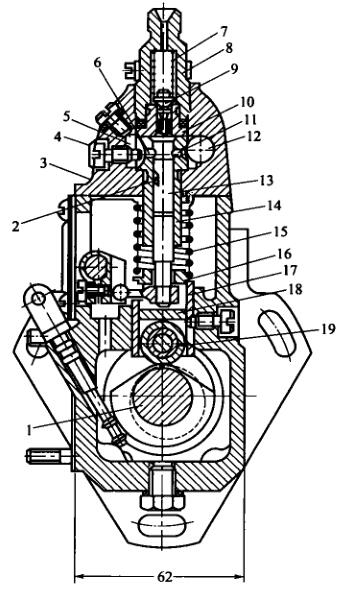

   I号喷油泵的分泵构造图

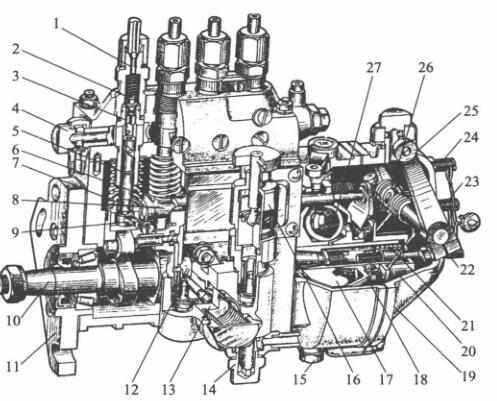

1-高压力软管线接头; 2-有油阀; 3-有油高压闸阀; 4,14-进油螺丝; 5-套简; 6-液压泵; 7-液压泵螺旋扭簧; 8-油门撑杆;  9-调低臂; 10-凸轮轴轴; 11-加固接盘; 12-输油管线管泵偏心轮轮; 13-输油管线管泵; 15-放油螺塞; 16-手真空泵;  17-驱动器盘; 18-从动盘; 19-罩壳; 20-滑套; 21-调节螺旋扭簧; 22-油表懂得调整螺丝; 23-怠速急停开关器螺丝; 24-绕城高速急停开关器螺丝; 25-调节手柄; 26-调节螺旋扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滚轴体制动器总成的主要攻效是担保泵油慢慢时间段的及时性性，我们对多缸汽油机来讲，还需要担保各缸泵油时间段的同步性。起担保反应的区域是滚轴下部分到調整垫铁上水平面的对于极度H。当喷高压油泵凸轮轴轴齿轴与曲轴齿轴对于具体位置必定时，H越大，轴向柱塞泵倒闭进油孔的时间段越快，泵油慢慢时间段也越快。反过来，H越小，泵油慢慢时间段越卡顿。但是要结合的设计和耐压试验给出该用的滚轴体做工作对于极度H，以担保泵油慢慢时间段的及时性性。

1-凸轮机构轴; 2-注塞泵泵斜槽; 3-泵盖; 4-定位功能螺丝钉; 5-回油道; 6-回油孔; 7-油多阀拉簧; 8-油多阀紧座;  9-油多阀; 10-油多阀球; 11-进油孔; 12-进油道; 13-注塞泵泵; 14-注塞泵泵套简;  15一注塞泵泵拉簧; 16-拉簧座; 17-挺柱体:; 18-垫板; 19-中键

  对於多缸机，各分泵的H值应一一对应。修整保护层水泥垫块在喷真空泵出厂日期时均已调好，不能不草率互相交换。保护层水泥垫块是用耐磨性能素材制作而成的并举行热进行处理以提生硬度标准，所以运用中难以受到磨损情况。如长时光运用后受到磨损情况较多，可换面运用。

  喷真空泵泵体分前后俩部分，喷真空泵上体应适用按照注塞泵偶件及油多阀偶件，下身应适用按照轴承轴、滑轮体和输真空泵等。泵体前侧东南部打有检视窗孔，能够检查报告和变动喷发动机转速。下面有检视汽油车机机油面的检视孔。喷真空泵上体有一次油道，与各注塞泵套筒在外面的椭圆形油槽连通。椭圆形油槽则与注塞泵套筒上的进、回油孔连通。由输真空泵供来的底压油依据进进气软管插头步入油道中。油道中的汽油车机压由装在回进气软管插头内的回油阀操作，一符合要求控制在5～10kPa面积内。液压过低，在注塞泵向下时，汽油车机不是较快依据进油孔步入注塞泵上方油腔。当发动机转速过多时而使液压增加时，太多的汽油车机会顶开回油阀流进去汽油车机细滤器中。
