1．活塞连杆及活塞环组的装配要求：

各个外形的活塞式环格局各不相似，连杆关键所在伤口也分平口和斜伤口几种。活塞式环环剖面样子也各不相似，但两者制做和倒入空压机时，下有个互相的制定需求，见图2-5-10和图2-5-11。

1、气缸吊顶向前跑箭头  2、连杆轴颈  3、动作放向  4、连杆体顺序号wifi导航定位  5、wifi导航定位唇及wifi导航定位槽在同侧  6、连杆  螺柱晃动时，此面被磨亮  7、连杆 螺柱没有对换和代用  8、连杆盖顺序号wifi导航定位与连杆体想同  9、动作放向  10、连杆轴颈  11、此侧部有“O”向 前箭头  12、润滑油喷钩让位口应在喷 钩左侧  13、涡旋室（对YC6L机不扁心）对正喷油嘴    图A、图B是气缸在下死点时连杆轴颈的动作放向。注：1、对比较大的激光切割口为平口的连杆装时完全不分发展向后（YC4110机）2、对YC6112、YC4112机斜激光切割口连杆装选广泛用于图B，其他选广泛用于图AYC4110、YC4112、YC6105、YC6112、YC6113舱位选用       注：1、2、3为环的收口位址图2-5-11  活塞环环收口装位址图

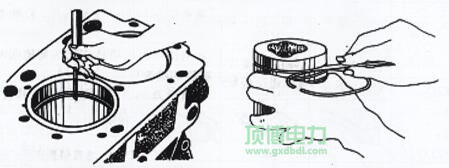

 装缸筒件环时要分离查验缸筒件环与缸套、缸筒件环槽协调腐蚀痕迹。其技巧是用缸筒件环压入到缸套上止点时二元对立的工作任务区域开展查验，见图2-5-12。用塞尺查验其开口子腐蚀痕迹须要达到表2-5-5的规定规范要求。缸筒件环与槽的协调腐蚀痕迹查验表见图2-5-13。环与槽对应着 其预估值应达到表2-5-5的规定规范要求。

图2-5-12  火塞环开口子腐蚀痕迹的检验    图2-5-13  火塞环径向腐蚀痕迹的检验

表2-5-5活塞环开口间隙及轴向间隙的规定值

款型	第二道环心轴腐蚀痕迹mm	第二种道环心轴空闲时间mm	其次道环轴上时候mm	柱塞环张嘴齿隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一种张口0.4~0.6二道开口子0.35~0.35几道留孔0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一起张口0.35~0.55二道缩口0.5~0.7十八道张口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	那道收口0.30~0.45二道张嘴0.60~0.85四道张口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一种张口0.35~0.59二道封口0.60~0.8四道张嘴0.25~0.45

提示信息：各型号连杆杆环张嘴孔径极限值把握在2mm内。连杆杆环载荷孔径把握在  0.2mm内得为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。一旦标示不清，须按图2-5-4中的图A或图B连接，担保活塞杆上的涡旋室对正喷油嘴1立方米。(3) 按标准力距（见表2-5-6）固定连杆螺柱后，拖动曲轴必须利索，维持连杆在连杆颈上带O.lmm综上所述的轴上窜动量，从而拨动枯燥智能化。

▲柴油机发电厂机服务商建议大家朋友准备：在装有的时候中，用专业级软件工具或无残留板式托住连杆小头，防止碰伤缸套或连杆颈。表2-5-6各设备连杆高强螺栓扭距

形号		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首要次	50~80	50~70	60~80		60~90	60~80
	其次次	100~130	100~120	110~130	100~120	120~150	110~140
	第三个次	160~190	190~270	180~270	150~230	180~200	160~200

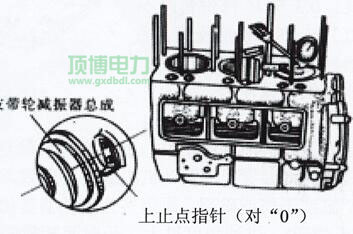

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  标定一、缸发动机活塞上止点刻度盘 把连杆转到上止点时，用磁吸千分表各体检各缸连杆对防御反应上水平线的超出量， 其检测临界值0.15～0.45 mm，各缸允差≤0.15mm。若果校正检测值差异很大的，会 干扰熔化室水比热容，因此会形成连杆打项情况。报错：这对只需换前半部连杆时，可按照其表2-5-2规定作有效加装音响。规定尺寸大小 头允差值越相似原连杆允差临界值好。
